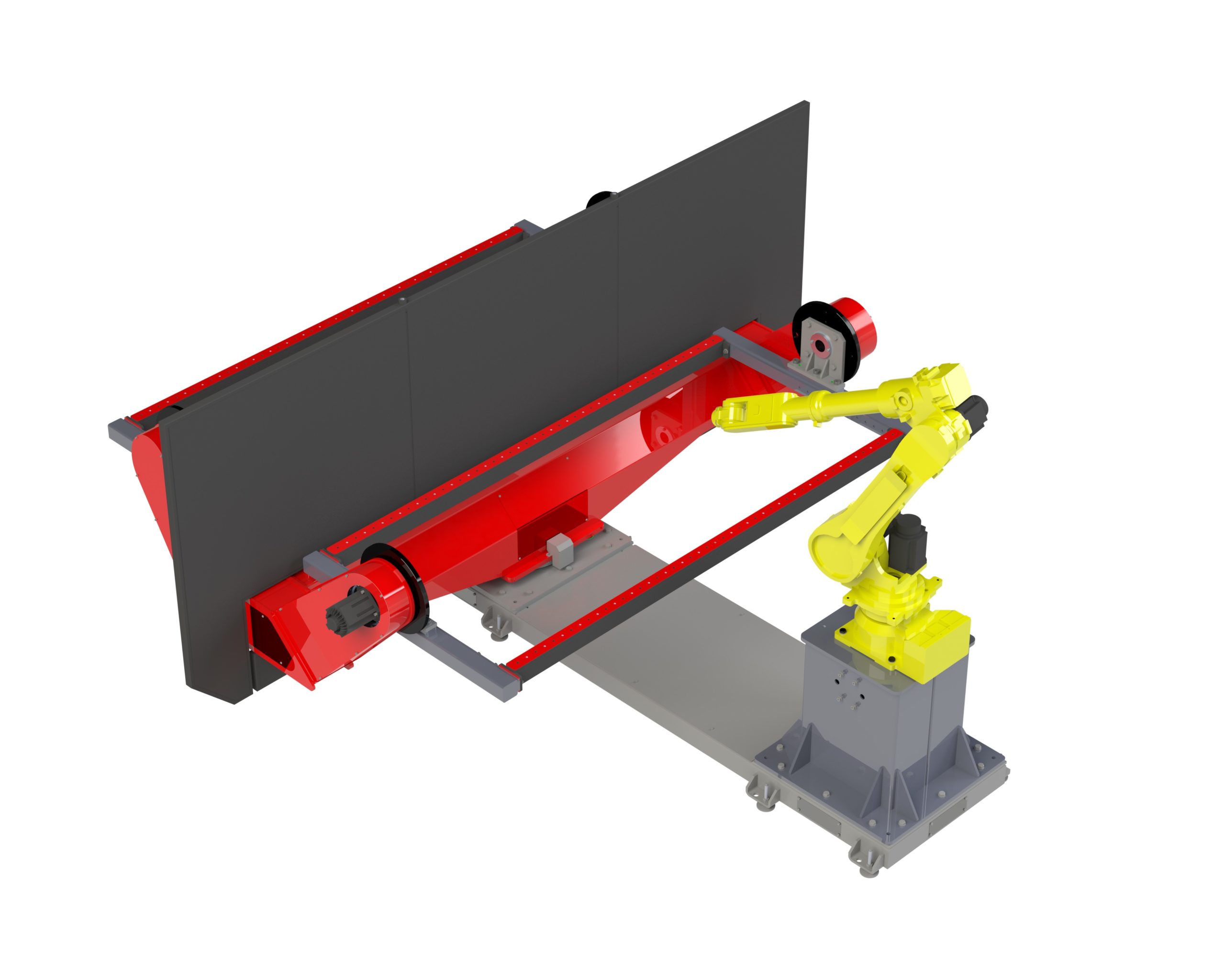

Cella di saldatura con TV3 2600 x 1300 e Robot HA006L. Questo impianto è il più venduto presso le carpenterie che lavorano conto terzi e che ogni mese devono allestire la macchina con nuove attrezzature. I vantaggi di questa macchina che si basa sull’affidabile posizionatore TV3 progettato dalla Casarini Robotica sono molteplici. Il più evidente è la sua geometria che permette di saldare dai piccoli pezzi a pezzi di grandi dimensioni fino a 500 kg con diametro rotabile di 1300 mm ed una distanza tra i piatti di 2600 mm, secondo punto di forza è la comodità d’uso e programmazione. Tutto si esegue ad altezza uomo, non sono necessarie scale od altro per eseguire la programmazione. A seconda della dimensione del posizionatore TV3 l’impianto robotizzato prevede l’uso di un robot Hyundai HA006L collegato al posizionatore tramite una struttura monoblocco quindi nel caso in cui sia necessario spostare l’impianto, non si perdono i programmi di lavoro della macchina.
Le movimentazioni sono fatte con assi controllati dal robot e i riduttori sono Sumitomo a gioco zero che non necessitano di manutenzione in quanto sigillati ed ingrassati a vita. Il posizionatore TV3 ha una portata di 500 Kg per tavola.
L’impianto viene fornito “chiavi in mano” , cioè completo di ogni dispositivo necessario per il funzionamento:
-Posizionatore TV3 -2600 con struttura monoblocco
-Robot Hyundai HHa006L
-Saldatrice ( Marca o modello secondo richiesta )
-Gruppo refrigerazione acqua ( Secondo richiesta )
-Gruppo Pulizia torcia e nebulizzazione spray olio anti adesivo
-Recinzioni in lamiera con porta scorrevole
-Circuito di sicurezza porte e fotocellule
-Cappa aspira fumi con tende anti bagliori
-Illuminazione interna a led
-Pannello esterno HMI touch screen per gestione dati impianto
-Modulo tele assistenza ed Industria 4.0
-Corso di istruzione all’uso del robot
-Programmi di base per gestione impianto
Eventuali Opzioni:
– Opzioni relative alla marca di saldatrice (Wire sense, Ripple drive , Speed pulse, ecc )
– Opzioni di saldatura :
Dispositivo cerca giunto HV
Dispositivo Segui giunto a corrente di saldatura ( Seam tracking )
Dispositivo Segui giunto Laser ( LVS )
Funzione Multipass
– Culle supporto maschere ( lavorate di MU con spine e fori a passo di 50 mm )
– Software programmazione Off_line
– Contratto di manutenzione
