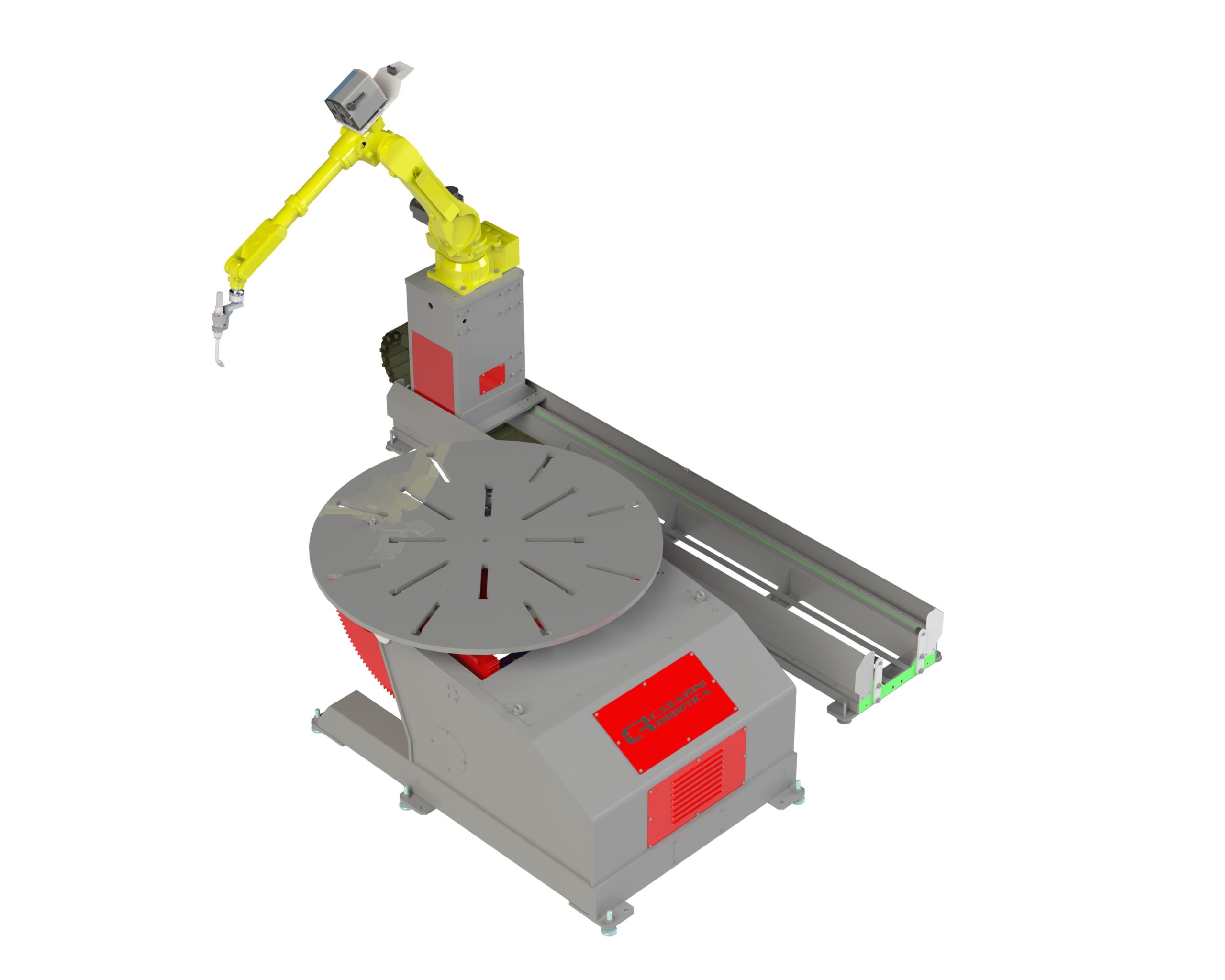

Cella di saldatura con PRB-60, Robot HA006L e slitta servo-controllata
Posizionatore roto-basculante avente una portata di 6000 kg . Il pezzo da saldare può essere ruotato in tutte le direzioni , posizionando le saldature sempre nella situazione migliore. La posizione di saldatura ottimale rimane anche durante il movimento interpolato con i due assi della tavola e dalla trave di traslazione, anche essa motorizzata.
Le movimentazioni sono fatte con assi controllati dal robot e i riduttori sono Sumitomo a gioco zero che non necessitano di manutenzione in quanto sigillati ed ingrassati a vita.
L’impianto viene fornito “chiavi in mano” , cioè completo di ogni dispositivo necessario per il funzionamento:
-Posizionatore PRB60 con struttura monoblocco
– Slitta controllata da asse elettrico
-Robot Hyundai HA006L
-Saldatrice ( Marca o modello secondo richiesta )
-Gruppo refrigerazione acqua ( Secondo richiesta )
-Gruppo Pulizia torcia e nebulizzazione spray olio anti adesivo
-Recinzioni in lamiera con porta scorrevole
-Circuito di sicurezza porte e fotocellule
-Cappa aspira fumi con tende anti bagliori
-Illuminazione interna a led
-Pannello esterno HMI touch screen per gestione dati impianto
-Modulo tele assistenza ed Industria 4.0
-Corso di istruzione all’uso del robot
-Programmi di base per gestione impianto
Eventuali Opzioni:
– Opzioni relative alla marca di saldatrice (Wire sense, Ripple drive , Speed pulse, ecc )
– Opzioni di saldatura :
Dispositivo cerca giunto HV
Dispositivo Segui giunto a corrente di saldatura ( Seam tracking )
Dispositivo Segui giunto Laser ( LVS )
Funzione Multipass
– Culle supporto maschere ( lavorate di MU con spine e fori a passo di 50 mm )
– Software programmazione Off_line
– Contratto di manutenzione
